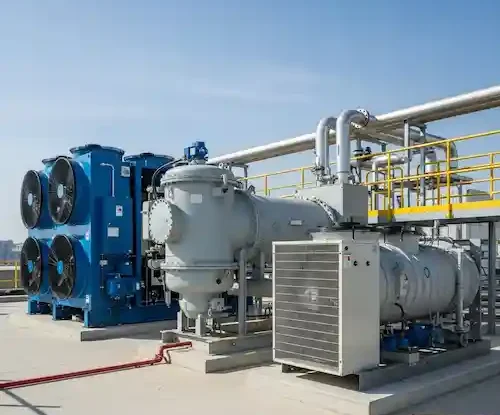

آموزش چیلر تراکمی: راهنمای کامل کارکرد، نصب، سرویس و عیب‌یابی
اگر به دنبال یک راهنمای دقیق و کاربردی برای آموزش چیلر تراکمی هستید، در جای درستی قرار دارید. در این مقاله از تعمیر یاران، از صفر تا صد کارکرد، انواع، محاسبه ظرفیت، نصب، سرویس و عیب‌یابی و تعمیرات چیلر تراکمی را به‌زبان ساده و حرفه‌ای بررسی می‌کنیم تا بتوانید بهترین تصمیم را برای پروژه‌های ساختمانی و صنعتی بگیرید.
- چیلر تراکمی چگونه کار می‌کند؟
- انواع چیلر تراکمی و اجزا
- محاسبه ظرفیت و انتخاب چیلر
- نصب و راه‌اندازی (Commissioning)
- سرویس و نگهداری پیشگیرانه
- عیب‌یابی رایج
- مقایسه: هواخنک یا آب‌خنک؟ تراکمی یا جذبی؟
- هزینه و قیمت حدودی
- نکات بهینه‌سازی مصرف انرژی
- جمع‌بندی و مشاوره رایگان
چیلر تراکمی چیست و چگونه کار می‌کند؟
چیلر تراکمی دستگاهی است که با سیکل تبرید تراکمی، آب را تا دمای مشخص (معمولاً 7 درجه) خنک می‌کند و به هواسازها، فن‌کویل‌ها یا فرآیند صنعتی می‌فرستد. چهار جزء اصلی عبارت‌اند از: کمپرسور، کندانسور، شیر انبساط و اواپراتور.
فرآیند به‌صورت خلاصه: کمپرسور گاز مبرد را متراکم می‌کند؛ در کندانسور گرما دفع و مبرد مایع می‌شود؛ از شیر انبساط عبور کرده و فشار/دما کاهش می‌یابد؛ در اواپراتور گرمای آب را جذب و دوباره به گاز تبدیل می‌شود. مفاهیم کلیدی: سوپرهیت (Superheat)، ساب‌کول (Subcooling)، ضریب عملکرد COP و EER.
انواع چیلر تراکمی و اجزا
از نظر نحوه دفع حرارت
- چیلر تراکمی هواخنک (Air-Cooled): کندانسور هوایی، مناسب فضاهای بدون برج خنک‌کننده، نصب ساده‌تر، مصرف برق کمی بالاتر.
- چیلر تراکمی آب‌خنک (Water-Cooled): کندانسور آبی با برج خنک‌کننده، راندمان بالاتر در ظرفیت‌های متوسط و بزرگ، نیازمند آب و تاسیسات جانبی.
از نظر نوع کمپرسور
- اسکرال (Scroll): کم‌صدا، مناسب ظرفیت‌های کوچک و متوسط، نگهداری آسان.
- اسکرو (Screw): راندمان خوب در ظرفیت‌های متوسط تا بالا، تحمل کارکرد پیوسته.
- رفت‌وبرگشتی (Piston/Recip): اقتصادی، اما لرزش و سروصدای بیشتر.
- سانتریفیوژ (Centrifugal): راندمان بسیار بالا در ظرفیت‌های بزرگ، پیچیدگی بیشتر.
مبردهای رایج
- R134a، R410A، R407C و نسل‌های کمGWP مانند R1234ze. انتخاب مبرد بر راندمان، ایمنی، تامین و سرویس اثر دارد.
اجزای کلیدی
- فیلتر درایر، شیر برقی، دید شیشه‌ای، سنسورهای فشار/دما، کنترلر دیجیتال یا PLC، مبدل صفحه‌ای یا پوسته‌ولوله، اینورتر و کنترل ظرفیت.
محاسبه ظرفیت و انتخاب چیلر
ظرفیت چیلر با «تن تبرید» یا کیلووات بیان می‌شود. هر تن تبرید ≈ 3.517 کیلووات. برای ساختمان‌ها، بار سرمایش ترکیبی از بار پوسته (دیوار، پنجره)، نفرات، تجهیزات و تهویه تازه است.
راهنمای سریع و تقریبی برای ساختمان اداری/مسکونی استاندارد: 70 تا 120 وات به ازای هر مترمربع بسته به اقلیم، کیفیت عایق و نرخ تهویه. اما بهترین روش، محاسبه دقیق با نرم‌افزار و دیتاشیت تاسیسات است.
مثال ساده: ساختمان اداری 10 طبقه، هر طبقه 300 مترمربع با عایق متوسط و تهویه استاندارد: بار پایه حدودی 300×10×100W = 300 kW ≈ 85 تن تبرید. با لحاظ ضریب همزمانی و رزرو N+1، می‌توان دو چیلر 50 تن انتخاب کرد.
- فرآیندی/صنعتی: از بار واقعی فرآیند، دمای ورودی/خروجی، ضریب پیک و پروفایل ساعات کاری استفاده کنید.
- شرایط کاری: دمای طرح تابستان، رطوبت، ارتفاع از سطح دریا، کیفیت آب و برق را در انتخاب لحاظ کنید.
- کنترل ظرفیت: مدار دوقلو، چند کمپرسوری، اینورتر و رنج تنظیم دمای آب رفت/برگشت بررسی شود.
نصب و راه‌اندازی (Commissioning) چیلر تراکمی
نصب صحیح بزرگ‌ترین تضمین عمر و راندمان است. هرگونه کار با مبرد و برق سه‌فاز باید توسط تکنسین واجدصلاحیت انجام شود.
- جانمایی: برای هواخنک فاصله مکش/دمش و مسیر هوای آزاد را رعایت کنید. برای آب‌خنک، موتورخانه خشک و تهویه مناسب.
- لوله‌کشی: شیب‌بندی مناسب، نصب ترپ، عایق‌کاری ضدتعرق، بای‌پس و بالانسینگ برای مدار آب سرد.
- برق: کابل‌کشی بر اساس جریان نامی، کلید حفاظتی، ارت استاندارد، هماهنگی اینورترها و سافت‌استارتر.
- تست نشتی و وکیوم: نشت‌یابی با نیتروژن و صابون مخصوص؛ وکیوم تا زیر 500 میکرون و پایداری قبل از شارژ مبرد.
- شارژ مبرد: بر اساس وزن نامی، سپس تنظیم با سوپرهیت/ساب‌کول استاندارد و مشاهده شیشه دید.
- کالیبراسیون کنترلر: تنظیم ست‌پوینت دمای آب، دیفرانسیل، آنتی‌شورت‌سایکل، حفاظت‌های HP/LP، آلارم‌ها، و ارتباط با BMS.
سرویس و نگهداری پیشگیرانه
PM منظم تا 30٪ از خرابی‌ها و 10–15٪ از مصرف انرژی می‌کاهد. برنامه پیشنهادی:
- ماهانه: بررسی فشار مکش/دهش، جریان کمپرسور، لرزش، صدا، نشتی روغن/مبرد، سلامت اتصالات برق.
- فصلی: شست‌وشوی کویل کندانسور هواخنک، سرویس برج خنک‌کننده و سختی‌گیری آب، تست سنسورها، به‌روزرسانی نرم‌افزار کنترل.
- سالانه: آنالیز روغن کمپرسور (برای اسکرو/سانتریفیوژ)، تعویض فیلتر درایر، کالیبراسیون کامل، تست نشتی مبرد.
شاخص‌های کلیدی عملکرد: دمای آب رفت/برگشت، ΔT، سوپرهیت 6–10K، ساب‌کول 4–8K، آمپر کمپرسور، و COP/EER عملیاتی.
عیب‌یابی رایج چیلر تراکمی
- های‌پرس (HP Trip): گرفتگی کویل/کندانسور، دمای محیط بالا، کمبود آب برج، اضافه شارژ مبرد.
- لوپرس (LP Trip): کمبود مبرد، گرفتگی فیلتر درایر، یخ‌زدگی اواپراتور، جریان آب ناکافی.
- یخ‌زدگی اواپراتور: دبی آب کم، ست‌پوینت پایین، خرابی سنسور، سوپرهیت نامناسب.
- مصرف برق بالا: کثیفی مبدل، دمای تقاضای بیش‌ازحد پایین، کار همزمان همه مدارها، عدم تنظیم اینورتر پمپ/فن.
- نوسان دما: نبود اینرسی (Tank)، کنترل ناپایدار، ظرفیت بالاتر از نیاز بدون مدولاسیون.
راهکار سریع: تمیزکاری مبدل‌ها، اطمینان از دبی آب مناسب، تنظیم دوباره سوپرهیت/ساب‌کول، و ثبت لاگ عملکرد برای تحلیل.
مقایسه: هواخنک یا آب‌خنک؟ تراکمی یا جذبی؟
هواخنک در برابر آب‌خنک
- هواخنک: نصب آسان، بی‌نیاز از برج و آب، مناسب ظرفیت‌های کوچک تا متوسط؛ EER کمی پایین‌تر و حساس به دمای محیط.
- آب‌خنک: راندمان بهتر در ظرفیت‌های بالا، عملکرد پایدار در اقلیم گرم؛ نیاز به برج، مصرف آب، و نگهداری بیشتر.
تراکمی در برابر جذبی
- تراکمی: برق‌محور، راندمان بالا، پاسخ‌گویی سریع، مناسب اکثر پروژه‌ها.
- جذبی: حرارت‌محور (گاز/بخار)، مناسب جایی که حرارت ارزان/اضافی موجود است؛ نگهداری و فضای بیشتر، راندمان کلی پایین‌تر.
هزینه و قیمت حدودی چیلر تراکمی
قیمت نهایی تابع ظرفیت، نوع کمپرسور، برند قطعات، نوع کندانسور (هواخنک/آب‌خنک)، نوع مبرد، اینورتر و اتوماسیون است. بازار ایران به نرخ ارز و فلزات حساس است؛ اعداد زیر صرفاً برآوردی‌اند.
- چیلر هوا خنک 20–40 تن: حدود 4 تا 9 میلیارد تومان.
- چیلر هوا خنک 60–100 تن: حدود 10 تا 22 میلیارد تومان.
- چیلر آب‌خنک 80–150 تن (با برج و پمپ‌خانه): حدود 15 تا 35 میلیارد تومان.
- آپشن‌ها: اینورتر کمپرسور/فن، ریکاوری گرما، BMS، کویل ضد خوردگی می‌تواند 10–25٪ به قیمت بیافزاید.
هزینه سرویس سالانه معمولاً 3–6٪ بهای تجهیز است. عیب‌یابی و شارژ مبرد بر اساس نوع مبرد و مقدار مصرف، متغیر است.
نکات بهینه‌سازی مصرف انرژی
- تنظیم ست‌پوینت دمای آب رفت مطابق فصل (مثلاً 7–9 درجه در تابستان، 9–12 درجه در بهار).
- استفاده از اینورتر برای پمپ‌ها و فن‌ها؛ کنترل بر مبنای ΔT و فشار ثابت/متغیر.
- پاکیزگی مبدل‌ها و کیفیت آب برج؛ رسوب 1 میلی‌متر می‌تواند تا 10٪ راندمان را کم کند.
- افزودن بافر تانک برای ثبات دمایی و کاهش سیکل‌زنی کمپرسورها.
- تطبیق ظرفیت با بار جزئی با مدارهای چندگانه یا کمپرسورهای مدولار.
جمع بندی
در این آموزش چیلر تراکمی، مبانی کارکرد، انواع، انتخاب ظرفیت، نصب، سرویس و عیب‌یابی را مرور کردیم. اگر به‌دنبال خرید، ساخت سفارشی، یا سرویس حرفه‌ای چیلر ساختمان و صنعت هستید، کارشناسان ما آماده ارائه مشاوره رایگان، بازدید حضوری و ارائه پیشنهاد فنی/مالی هستند.
برای شروع، همین حالا با ما تماس بگیرید یا فرم درخواست مشاوره را ارسال کنید تا در کمتر از 24 ساعت پاسخ‌گو باشیم.
پرسش‌های متداول (FAQ)
چیلر تراکمی چیست و چه تفاوتی با جذبی دارد؟
تراکمی با برق و کمپرسور کار می‌کند و معمولاً راندمان بالاتری دارد؛ جذبی با حرارت (گاز/بخار) و جایی که منبع حرارتی ارزان باشد مقرون‌به‌صرفه می‌شود.
برای ساختمان 10 واحدی چه ظرفیتی مناسب است؟
بسته به متراژ و اقلیم، معمولاً 20 تا 40 تن تبرید کافی است؛ اما محاسبه دقیق بر اساس نقشه‌ها و تهویه تازه انجام می‌شود.
سرویس دوره‌ای چیلر شامل چه مواردی است؟
شست‌وشوی مبدل‌ها، بررسی فشارها و دماها، تست سنسورها، تعویض فیلتر درایر، آنالیز روغن (برای اسکرو/سانتریفیوژ)، و تست نشتی مبرد.
چرا اواپراتور یخ می‌زند؟
دبی آب کم، ست‌پوینت خیلی پایین، خرابی سنسور یا تنظیم نادرست سوپرهیت از علل رایج است.
چگونه مصرف برق چیلر را کم کنیم؟
تنظیم درست ست‌پوینت، اینورتر روی پمپ/فن، تمیز نگه‌داشتن مبدل‌ها، و استفاده از کنترل ظرفیت مدولار موثر است.
