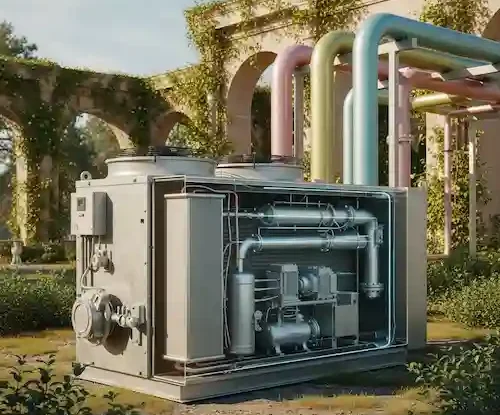

نحوه کار چیلر چگونه است؟

چیلر چگونه کار می‌کند؟ راهنمای جامع و کاربردی برای ساختمان و صنعت

اگر دمای آب فن‌کویل‌های شما بالا رفته یا به فکر خرید چیلر برای پروژه بعدی هستید، شناخت دقیق سازوکار چیلر کمک می‌کند هزینه اولیه و مصرف انرژی را بهینه کنید. در این مقاله از تعمیر یاران، نحوه کار چیلر را به زبان ساده اما دقیق توضیح می‌دهیم، انواع چیلر (هواخنک، آب‌خنک، تراکمی و جذبی) را مقایسه می‌کنیم و نکات کلیدی انتخاب، نصب و نگهداری را مرور می‌کنیم.



چیلر چیست و چه کاری انجام می‌دهد؟

چیلر دستگاهی است که گرمای آب را می‌گیرد و آن را تا دمای هدف (معمولاً 7 تا 12 درجه سانتی‌گراد) سرد می‌کند. این آبِ سرد به فن‌کویل‌ها و هواسازها ارسال می‌شود تا هوای فضا خنک شود یا فرایند صنعتی پایدار بماند. خروجی چیلر، «آب سرد» و ورودی آن «آب برگشتی گرم» است.



چیلر چگونه کار می‌کند؟ سیکل تبرید به زبان ساده

اساس کار بیشتر چیلرها «سیکل تبرید تراکمی بخار» است؛ سیکلی چهار مرحله‌ای با چهار جزء اصلی: کمپرسور، کندانسور، شیر انبساط و اواپراتور. مبردهایی مثل R134a، R410A، R407C یا نسل‌های کم GWP مانند R1234ze در مدار گردش می‌کنند.

• اجزای اصلی و مسیر حرکت مبرد

  • کمپرسور: مبرد گازی کم‌فشار را فشرده کرده و فشار و دمایش را بالا می‌برد. انواع رایج: اسکرال، اسکرو، پیستونی و سانتریفیوژ. کنترل دور (اینورتر) باعث کاهش مصرف انرژی در بارهای جزئی می‌شود.
  • کندانسور: گرمای مبرد داغ را به هوا یا آب منتقل می‌کند تا مبرد به مایع تبدیل شود (میعان). در چیلر هواخنک، فن‌ها هوا را از روی کویل عبور می‌دهند. در چیلر آب‌ خنک، گرما به آب کندانسور منتقل و سپس توسط برج خنک‌ کننده دفع می‌شود.
  • شیر انبساط (اکسپنشن والوو): فشار مبرد مایع را ناگهان پایین می‌آورد و دمای آن افت می‌کند تا برای جذب گرما در اواپراتور آماده شود.
  • اواپراتور: مبرد سرد با آب گرم مدار، تبادل حرارت کرده و گرمای آب را می‌گیرد. نتیجه: آب سرد به سیستم توزیع می‌رود و مبرد دوباره گاز می‌شود تا به کمپرسور برسد.

اصطلاحات کلیدی بهره‌برداری شامل سوپرهیت (SH) حدود 6 تا 12 کلوین و ساب‌کول (SC) حدود 5 تا 8 کلوین است که نشانگر صحت شارژ مبرد و عملکرد پایدار هستند.



انواع چیلر و تفاوت‌ها

• چیلر تراکمی هواخنک (Air-Cooled)

گرما را مستقیم به هوا دفع می‌کند و نیاز به برج خنک‌کن ندارد. نصب آسان، هزینه اولیه کمتر و مناسب فضاهای با محدودیت آب. در اقلیم‌های بسیار گرم، راندمان کاهش می‌یابد و صدای فن‌ها باید مدیریت شود.

• چیلر تراکمی آب‌خنک (Water-Cooled)

با کندانسور آبی و برج خنک‌کن کار می‌کند. راندمان بالاتر، صدای کمتر و عملکرد پایدار در بارهای سنگین. نیازمند فضای موتورخانه، آب باکیفیت و تصفیه شیمیایی آب برای جلوگیری از رسوب و خوردگی.

• چیلر جذبی

به‌جای برق برای کمپرسور، از حرارت (گاز شهری، بخار یا آب گرم) استفاده می‌کند. مصرف برق کم، اما COP پایین‌تر، هزینه اولیه و نیاز عملیاتی بیشتر. تقریباً همیشه به برج خنک‌کن نیاز دارد. مناسب سایت‌هایی با منبع حرارتی ارزان یا بازیافت حرارت.

• انواع کمپرسور و کاربرد

  • اسکرال: ظرفیت کم تا متوسط، کم‌صدا، مناسب ساختمان‌های مسکونی و اداری.
  • اسکرو: ظرفیت متوسط تا بالا، پایدار در بار متغیر، انتخاب رایج برای پروژه‌های نیمه‌صنعتی.
  • سانتریفیوژ: ظرفیت‌های بسیار بالا، راندمان عالی در پروژه‌های عظیم.
  • پیستونی: قدیمی‌تر، تعمیرپذیر، اما عموماً صدای بیشتر و راندمان پایین‌تر.



بازدهی انرژی: COP، EER و IPLV

شاخص COP نسبت ظرفیت سرمایش به توان مصرفی است؛ هرچه بالاتر، بهتر. EER مشابه COP اما در شرایط ثابت بیان می‌شود. شاخص IPLV عملکرد میانگین در بارهای جزئی را نشان می‌دهد و در انتخاب واقعی اهمیت زیادی دارد. کنترل دور کمپرسور و فن، بازیاب حرارت، و طراحی هیدرولیک درست (پریمری/سکندری) تاثیر مستقیم بر مصرف انرژی دارند.



چیلر چگونه به سیستم توزیع متصل می‌شود؟

خروجی آب سرد چیلر به شبکه فن‌کویل‌ها و هواسازها خورانده می‌شود. طراحی مدار پمپ‌ها به صورت Primary-Only یا Primary-Secondary انجام می‌گیرد. تنظیمات رایج آب رفت/برگشت 7/12 یا 6/12 درجه سانتی‌گراد است. عایق‌کاری لوله‌ها، انتخاب صحیح دبی (GPM) و بالانس شبکه برای جلوگیری از کندانس و افت راندمان حیاتی است.



انتخاب ظرفیت و قیمت تقریبی در ایران

ظرفیت چیلر باید بر اساس محاسبات بار سرمایی مطابق استاندارد ASHRAE تعیین شود؛ اما به‌صورت تجربی در ساختمان‌ها، بار بین 100 تا 180 وات بر مترمربع (بنا به اقلیم، جداره‌ها و بار داخلی) مشاهده می‌شود. برای مثال، یک ساختمان اداری 2000 مترمربعی ممکن است حدود 200 تا 360 کیلووات (57 تا 103 تن تبرید) نیاز داشته باشد.

قیمت‌ها وابسته به ظرفیت، نوع کمپرسور، برند قطعات (کمپرسور، مبدل‌ها، کنترلر)، نوع کندانسور و نرخ ارز متغیر است. به‌طور تقریبی:

• چیلر هواخنک اسکرال 20 تا 60 تن: حدود 700 میلیون تا 2.5 میلیارد تومان.
• چیلر هواخنک اسکرو 80 تا 200 تن: حدود 2 تا 8 میلیارد تومان.
• چیلر آب‌خنک اسکرو 100 تا 300 تن (به‌همراه برج خنک‌کن): حدود 3 تا 12 میلیارد تومان.
• چیلر جذبی تک‌اثره 100 تا 300 تن: از 8 میلیارد تومان به بالا.

برای برآورد دقیق‌تر، محاسبات بار، شرایط اقلیمی شهر، محدودیت صدا، فضا، آب و برنامه نگهداری باید لحاظ شود. برای دریافت پیش‌فاکتور رسمی و انتخاب ظرفیت، با کارشناسان ما تماس بگیرید.



نکات تخصصی نصب، راه‌اندازی و نگهداری

• محل نصب: برای چیلر هواخنک، فضای آزاد و گردش هوای کافی با فاصله از دیوارها ضروری است. برای آب‌خنک، دسترسی آسان به کندانسور پوسته‌ولوله جهت اسیدشویی و تمیزکاری را در نظر بگیرید.
• کیفیت آب: سختی و TDS را کنترل کنید. رسوب، راندمان را کاهش می‌دهد و باعث داغ‌کردن کمپرسور می‌شود. برنامه تصفیه آب و پایش دوره‌ای لازم است.
• ضدیخ: در شهرهای سردسیر، از محلول گلیکول با درصد صحیح استفاده کنید و واشرهای سازگار انتخاب شود.
• تنظیمات کنترلی: دمای آب رفت، دیفرانسیل روشن/خاموش، آنتی‌شورت‌سایکل، و حد فشارهای HP/LP باید استاندارد باشد. اتصال به BMS برای پایش انرژی پیشنهاد می‌شود.
• سرویس دوره‌ای: بررسی نشتی مبرد، تست روغن، پایش لرزش کمپرسور، تمیزکاری کویل‌ها، کالیبراسیون سنسورها و ثبت لاگ عملکرد بخشی از سرویس دوره‌ای چیلر است.



عیب‌یابی سریع: علائم متداول خرابی

• تراپ فشار بالا (HP): گرفتگی جریان هوا/آب کندانسور، رسوب یا دمای محیط بسیار بالا.
• تراپ فشار پایین (LP): کمبود مبرد، یخ‌زدگی اواپراتور یا دبی ناکافی آب.
• صدای غیرطبیعی کمپرسور: مشکل بلبرینگ، کمبود روغن یا برگشت مایع.
• مصرف انرژی غیرعادی: تنظیمات کنترل نامناسب، کویل کثیف، یا شیر انبساط معیوب.

در صورت بروز خطا، دستگاه را خاموش و با واحد تعمیر چیلر تماس بگیرید. ادامه کار می‌تواند به کمپرسور آسیب جدی بزند.



مقایسه خلاصه: هواخنک یا آب‌خنک؟ تراکمی یا جذبی؟

• هواخنک: نصب ساده، بدون برج، مناسب کم‌آبی؛ راندمان پایین‌تر در هوای بسیار گرم و حساس به محل نصب.
• آب‌خنک: راندمان بالاتر و عمر بیشتر؛ نیازمند برج و نگهداری آب.
• تراکمی: رایج‌ترین، انعطاف‌پذیر، پاسخ سریع؛ مصرف برق بیشتر نسبت به جذبی.
• جذبی: مصرف برق کم، استفاده از حرارت ارزان؛ هزینه اولیه و نگهداری بالاتر، مناسب پروژه‌های خاص.

چرا تعمیر یاران را انتخاب کنید؟

ما در طراحی، ساخت، فروش، نصب و اورهال چیلر برای پروژه‌های ساختمانی و صنعتی در سراسر ایران تخصص داریم. از انتخاب مبردهای به‌روز و قطعات دارای تاییده AHRI/Eurovent تا راه‌اندازی مطابق دستورالعمل‌های ASHRAE، تیم ما کنار شماست تا کم‌مصرف‌ترین و مطمئن‌ترین سیستم را تحویل بگیرید.

جمع‌ بندی

اکنون می‌دانید چیلر چگونه گرما را از آب می‌گیرد و با چه فناوری‌هایی این کار را بهینه انجام می‌دهد. اگر قصد خرید، ارتقا یا تعمیر چیلر دارید، همین حالا با کارشناسان ما تماس بگیرید تا به‌صورت رایگان نیاز پروژه شما را بررسی کنیم و بهترین گزینه را با برآورد هزینه شفاف ارائه دهیم.



سوالات متداول

آیا چیلر هواخنک برای اقلیم گرم و خشک مناسب است؟

بله، به شرط انتخاب ظرفیت مناسب، محل نصب با تهویه کافی و استفاده از کندانسور با سطح تبادل حرارت کافی. در دمای محیط بالاتر، راندمان افت می‌کند و ممکن است ظرفیت اسمی در ساعات اوج گرما به‌طور کامل تأمین نشود.

برای پیشگیری از رسوب در چیلر آب‌خنک چه کنیم؟

برنامه منظم تصفیه آب، کنترل سختی و TDS، نصب فیلتر-استرینر، و اسیدشویی دوره‌ای کندانسور پوسته‌ولوله ضروری است. پایش اختلاف دمای ورودی/خروجی کندانسور شاخص خوبی از جرم‌گرفتگی است.

چه زمانی از گلیکول استفاده کنیم؟

وقتی احتمال دمای زیر صفر در مدار وجود دارد یا مدار بیرون ساختمان قرار دارد. درصد گلیکول باید بر اساس حداقل دمای طرح و توصیه سازنده تعیین شود تا افت راندمان و افزایش هد پمپ مدیریت گردد.

کدام کمپرسور برای ساختمان اداری 100 تن بهتر است؟

معمولاً کمپرسور اسکرو اینورتر یا چندمداره اسکرال انتخاب‌های رایج‌اند. تصمیم نهایی به پروفایل بار، محدودیت صدا، بودجه و استراتژی نگهداری بستگی دارد.

هر چند وقت یک‌بار سرویس کنیم؟

سرویس بازدید فصلی (قبل از تابستان و قبل از زمستان) توصیه می‌شود. پروژه‌های صنعتی با بار پیوسته، نیاز به پایش ماهانه و برنامه PM دقیق‌تر دارند.
